Arrondir des arêtes avec Congé
Fillet arrondit les arêtes d’un solide au rayon que vous choisissez. Prenez autant d’arêtes que vous voulez et arrondissez-les en une seule étape.
-

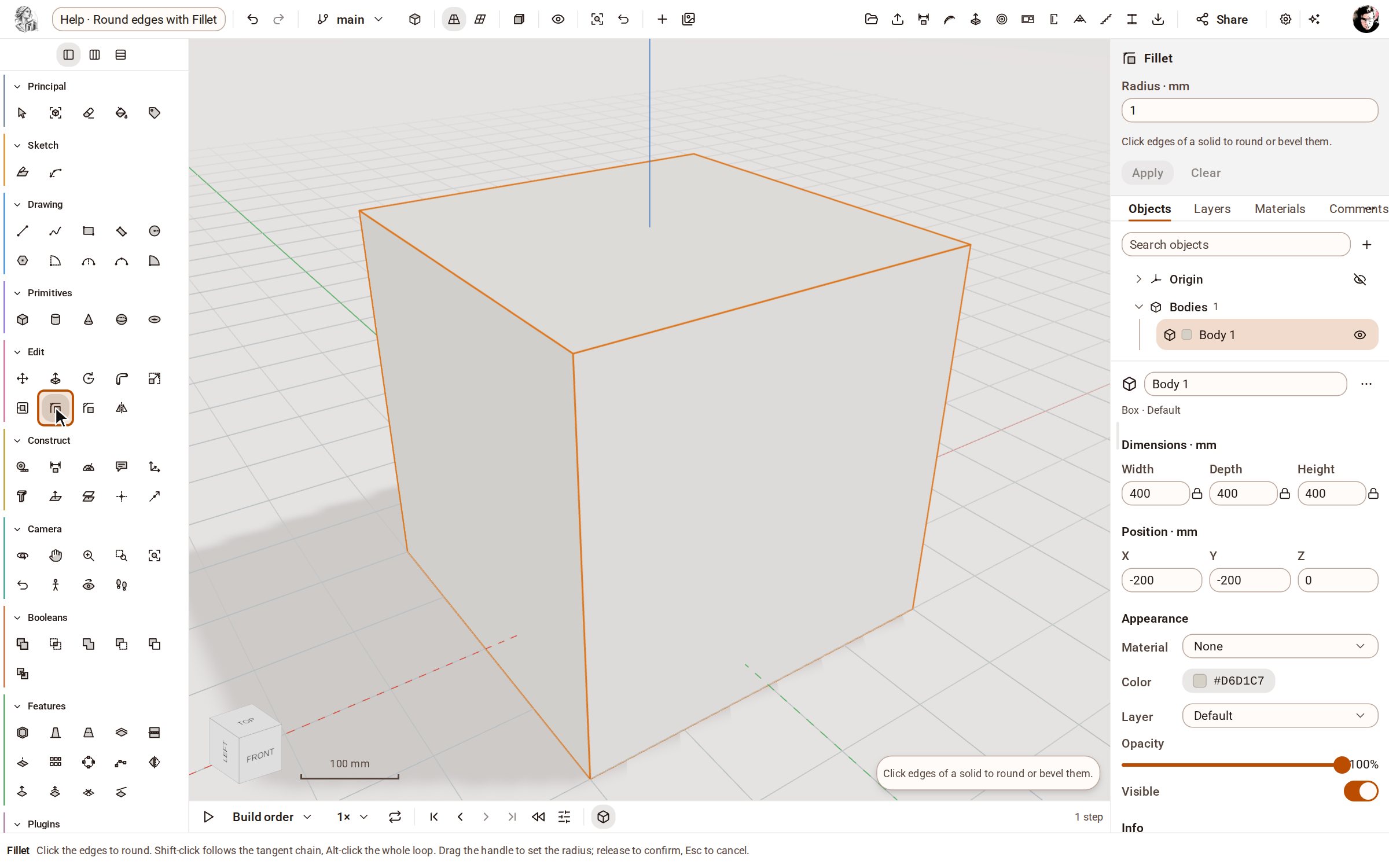

Choisissez Fillet dans le groupe Edit de la barre d’outils.
-

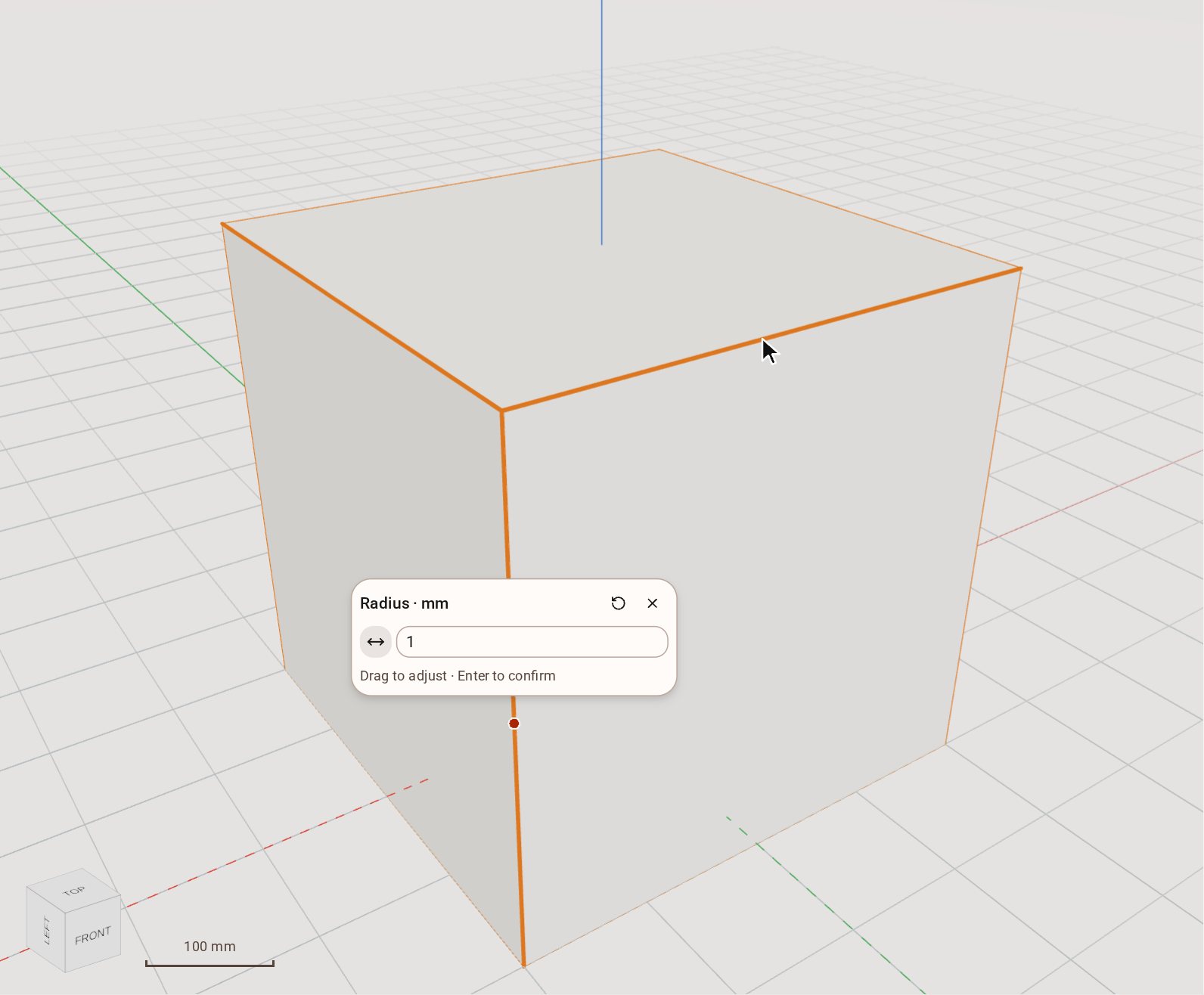

Cliquez sur les arêtes à arrondir — ici les trois qui se rejoignent au coin supérieur le plus proche. Chaque arête choisie s’allume, et un champ de cote s’ouvre à côté.
-

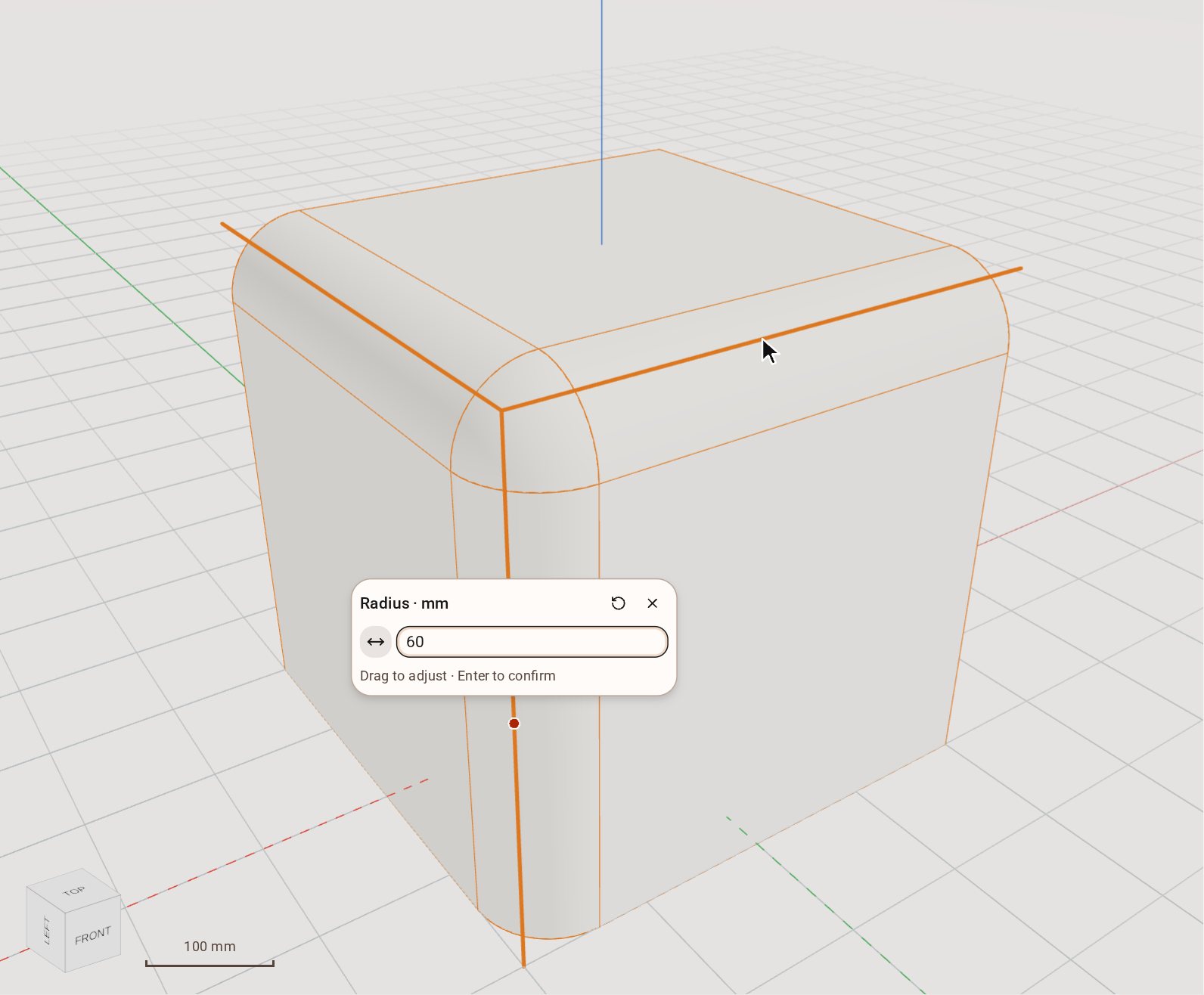

Tapez le rayon, 60, dans le champ de cote. L’aperçu montre les arêtes arrondies.
-
Appuyez sur Entrée pour appliquer. Une étape Fillet rejoint la chronologie.
Bon à savoir
- Maj-clic sur une arête prend toute la chaîne d’arêtes qui lui sont tangentes, et Alt-clic prend toute sa boucle.
- Faites glisser la poignée à côté du champ de cote pour régler le rayon à l’œil ; relâcher l’applique, et Échap annule.
- Le bandeau d’options liste chaque arête choisie ; le bouton corbeille à côté de l’une la retire, et Clear les retire toutes.
