Een trap ontwerpen en aan de regels toetsen
De module Trappen bouwt een complete houten trap — treden, stootborden, trapbomen, trappalen, leuning en balusters — en toetst hem live aan de bouwregels van jouw markt, zodat je meteen ziet welk getal je moet aanpassen.
-

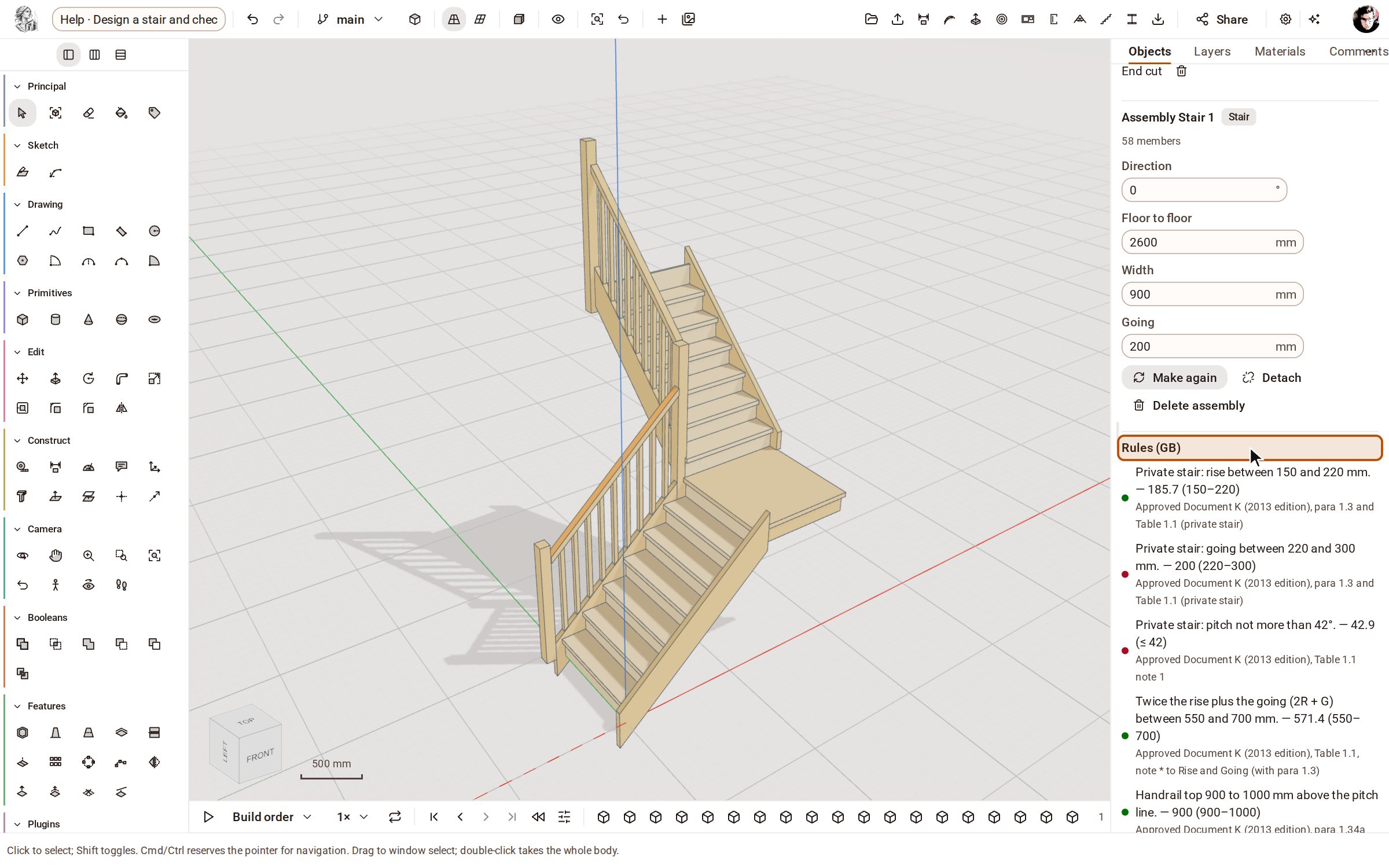

Hier is een kwartslagtrap met een bordes, gemaakt met het gereedschap Stair van de groep Stairs: 2600 mm van vloer tot vloer, 900 mm breed, voor een particuliere woning in het VK. Klik op een willekeurig deel ervan: Entity Info toont de getallen van de trap en, onder Rules (GB), elke regel waaraan hij is getoetst.
-
Twee regels falen: een aantrede van 200 mm is te kort en de trap is steiler dan 42°. Typ 250 in Going en druk op Enter. De trap wordt opnieuw gemaakt met diepere treden en alle regels kloppen.
-

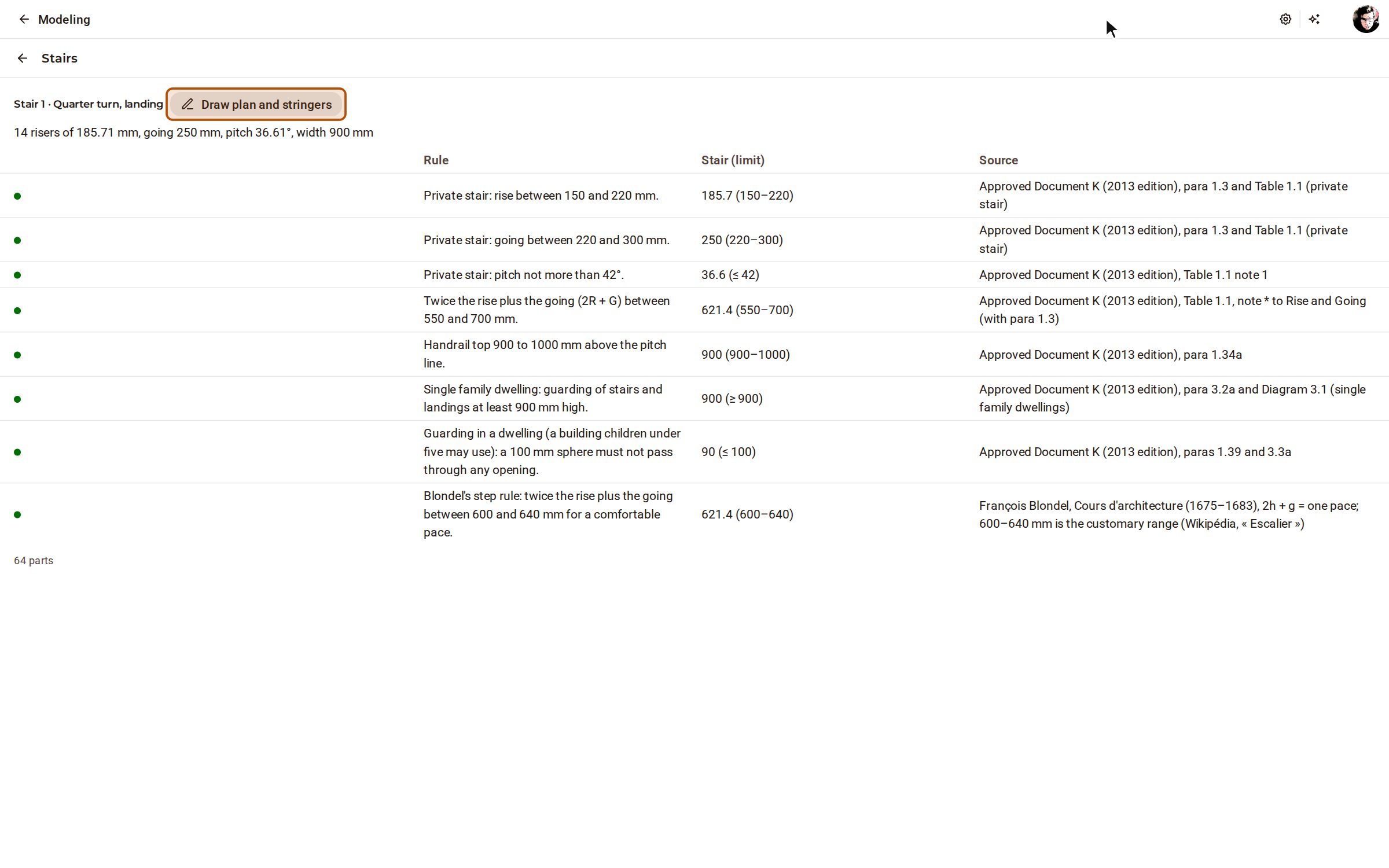

Open Stairs in de bovenbalk voor de getallen van de trap en de volledige tabel met regels en hun bronnen. Draw plan and stringers voegt een plattegrondblad en een blad per trapboom toe aan de tekeningen van het model.
Goed om te weten
- De lijst Type van het gereedschap Stair maakt rechte trappen, kwartslag- of halfslagtrappen met een bordes, en kwartslag- of halfslagtrappen met verdreven treden.
- De regels horen bij de markt van het model: het VK (Approved Document K), de VS (IRC / IBC), Frankrijk en Duitsland, met overal de comfortregel van Blondel als advies.
- Een trap is een houtconstructie: zijn treden, trapbomen en trappalen staan in de houtlijsten, en zijn inlatingen gaan mee in BTLx.
